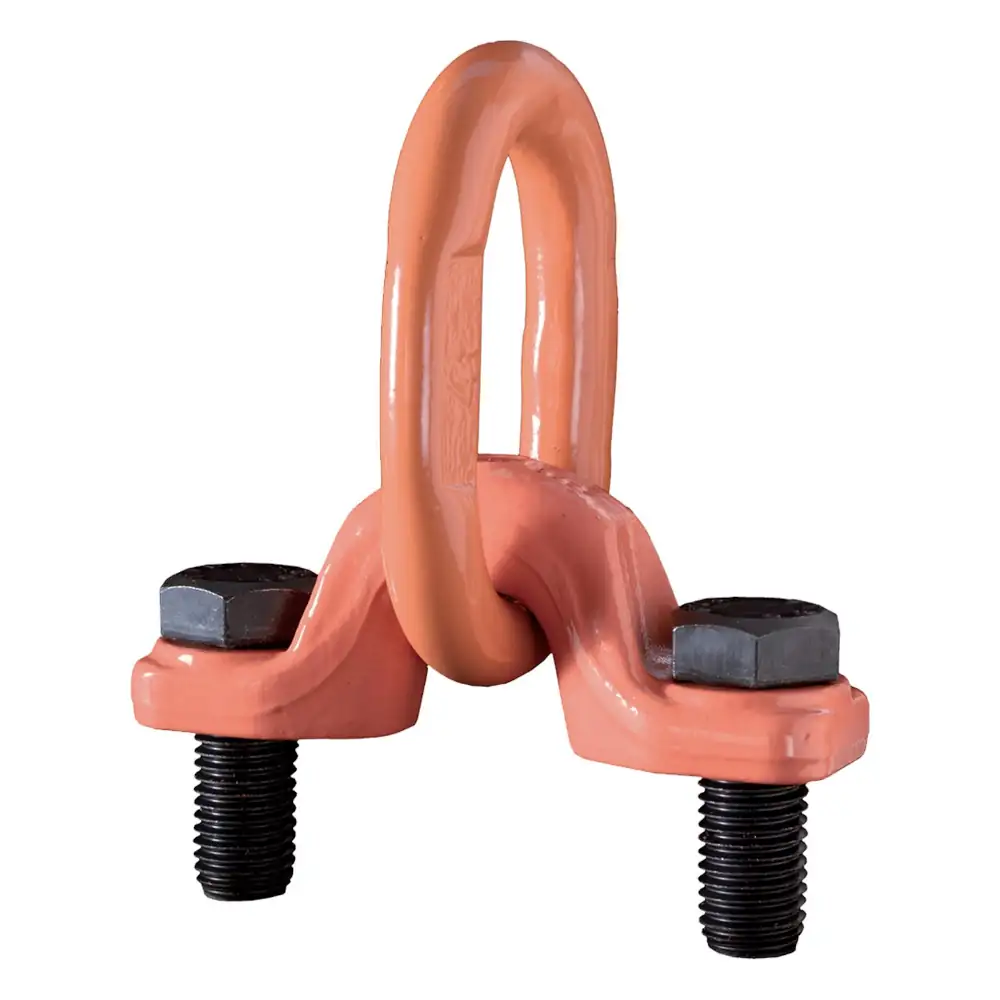

ESTRIBO DE ANCLAJE CON TORNILLOS C835X

ESTRIBO DE ANCLAJE CON TORNILLOS C835X – anclaje garantizado sin soldaduras C835X

USO PREVISTO
Estribo de anclaje con fijación con tornillo para la elevación de las cargas.

Categorías: Cáncamos y puntos de elevación y anclaje fijos, Cáncamos Cartec - Alta resistencia

Descripción

Descripción

C835X
ESTRIBO DE ANCLAJE CON TORNILLOS C835X – anclaje garantizado sin soldaduras

USO PREVISTO
Estribo de anclaje con fijación con tornillo para la elevación de las cargas.

Coeficiente de seguridad 4
Aro orientable a 120 ?
Tornillo incluido en el paquete
De M20 a M30 tornillo negro bruñido cl 10.9 según la norma UNI5739 / DIN933
De M36 a M48 tornillo negro bruñido cl 10.9 según la norma UNI5931 / DIN912
El estribo de fijación se puede utilizar con total seguridad hasta un máx. de 20.000 elevaciones a plena carga
Adecuado para la elevación en condiciones de seguridad según la directiva máquinas 2006/42/EC
Tornillo, estribo y aro probados al 100% en Magnaflux
Realizado en acero de alta resistencia
Pintado con pintura epoxídica
Probado a 20.000 ciclos de fatiga

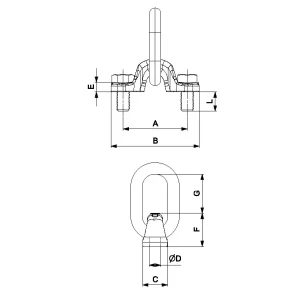

estribo de anclaje con tornillos c835x cotas y dimensiones — ESTRIBO DE ANCLAJE CON TORNILLOS C835X cotas y dimensiones

Código	Medida	W.L.L.	A	B Cc	OD E	F	G	L	Dimensión del anillo	Dimensión de la llave	Peso
	mm	t	MA	MA MAN	MA MAA	MA	mm	mm	mm	mm	Kg
C835X04	M20	4	100	138 89	ZAS	pz	61	85	18x85x40	30	za
C835X067	M24	6,7	120	165,5 48	255 19	63	87	41	22x115x50	36	2,5
C835X10	M30	10	160	216 62	SIFSRZS	78	106	45	26x140x65	46	7
C835X16	M36	16	177	250 69	37 29	90	112	61	32x150x70	27* Hexagonalhole	7,5
C835X20	M42	20	200	290 90	435 43	116	140	67	40x190x100	32* Hexagonalhole	7)
C835X25	M45	25	200	290 90	48 43	116	140	67	40x190x100	36* Hexagonalhole	10,2
C835X30	M48	30	200	290 90	51 43	116	140	77	40x190x100	36* Hexagonalhole	10,2

Límite de carga de trabajo W.L.L.(T)

Código	Medida	0º	0º	90º	90º	0º.45º	45º-60º	Asim	0º.45º	45º-60º	Asim	Par máximo de apriete
	mm	brazo	2brazos	brazo	2brazos	2brazos	2brazos	2brazos	3/4brazos	3/4brazos	3/4brazos
						o*						Nm
C835X04	M20	4	8	4	8	5,6	4	4	8,4	6	4	250
C835X067	M24	6,7	13,4	6,7	13,4	9,5	6,7	6,7	14	10	6.7	400
C835X10	M30	10	20	10	20	14	10	10	21	15	10	500
C835X16	M36	16	32	16	32	22,4	16	16	33,6	24	16	800
C835X20	M42	20	40	20	40	28	20	20	42	30	20	1304
C835X25	M45	25	50	25	50	35	25	25	52,5	37.5	25	1630
C835X30	M48	30	60	30	60	42	30	30	63	45	30	1981
