Descripción
C817X

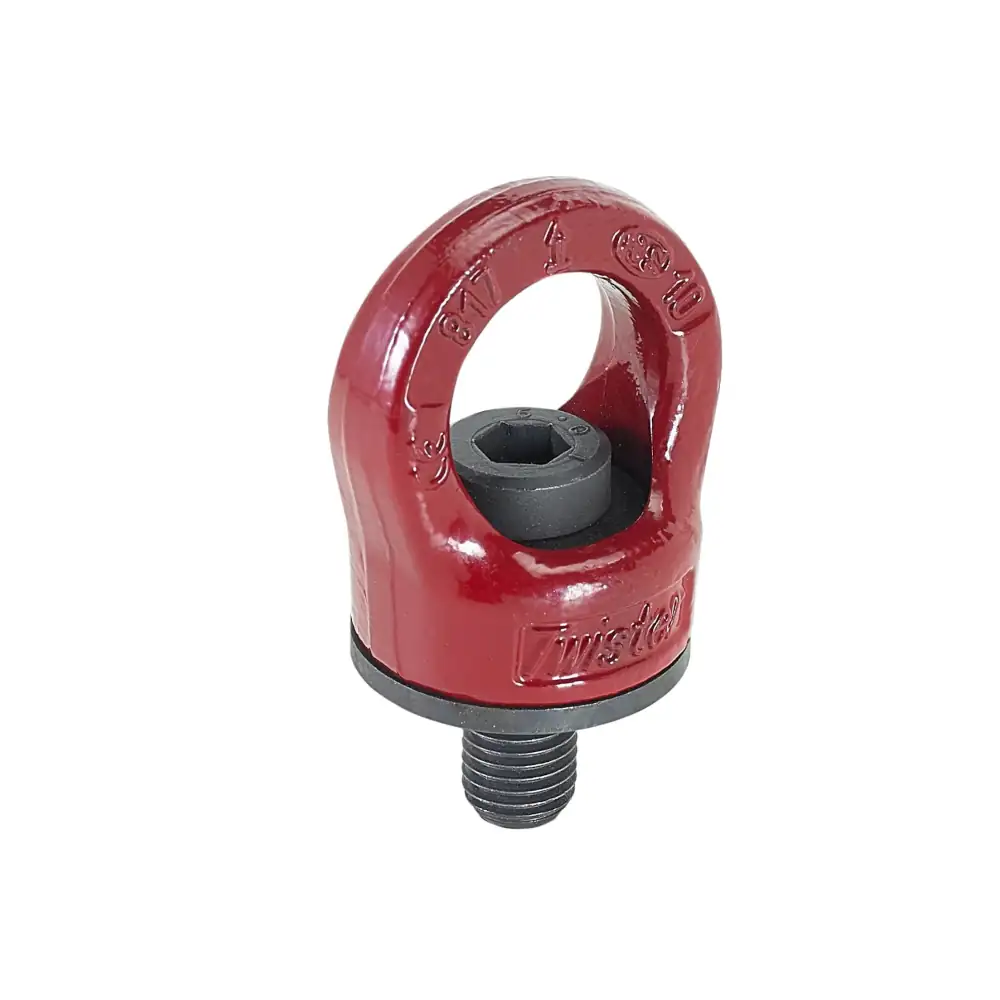

CÁNCAMO TWISTER CON COJINETE – admitida la rotación bajo carga continua
USO PREVISTO
Punto de anclaje para levantar cargas, adecuado para la rotación continua bajo carga con tiro axial.
– Coeficiente de seguridad 4 en todas las direcciones de carga
– Diseñado, probado y certificado según normas técnicas GS OA 1504 – EN 1677
– Adecuado para la elevación en condiciones de seguridad según la directiva maquinas 2006/42/EC
– Orientable a 360°
– Probado al 100 % en Magnaflux
– Probado a 20.000 ciclos de fatiga
– Ideales para la rotación bajo carga
– Tornillo imperdible
– El dispositivo es adecuado para la rotaci6n bajo carga sdlo en la condicién de tiro axial; el cancamo es utilizable en todas las otras direcciones de tiro sin rotaci6n (para las cargas, ver la tabla de referencia)

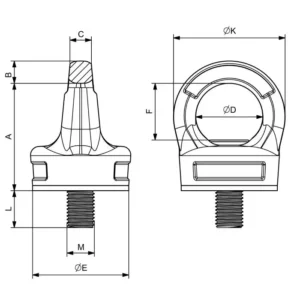

| Código sin llave | Código con llave | Medida | WLL | A | B | C | D | E | F | K | L | Peso |
| mm | t | mm | mm | mm | Ømm | Ømm | mm | Ømm | mm | Kg | ||
| C817X12 | C817XC12 | M12 | 0,75 | 53,5 | 11 | 11 | 34 | 44 | 32 | 56 | 18 | 0,46 |
| C817X16 | C817XC16 | M16 | 1,5 | 56,5 | 13 | 14,5 | 39 | 56 | 33 | 65 | 24 | 0,9 |
| C817X20 | C817XC20 | M20 | 2,3 | 67 | 14 | 17 | 42 | 58 | 40 | 70 | 30 | 1,15 |
| C817X24 | C817XC24 | M24 | 3,2 | 80 | 18 | 19 | 52 | 73 | 44,5 | 88 | 38,5 | 2,05 |
| C817X30 | C817XC30 | M30 | 4,5 | 101 | 22 | 27 | 62 | 80 | 53 | 106 | 44 | 4 |
