Descripción

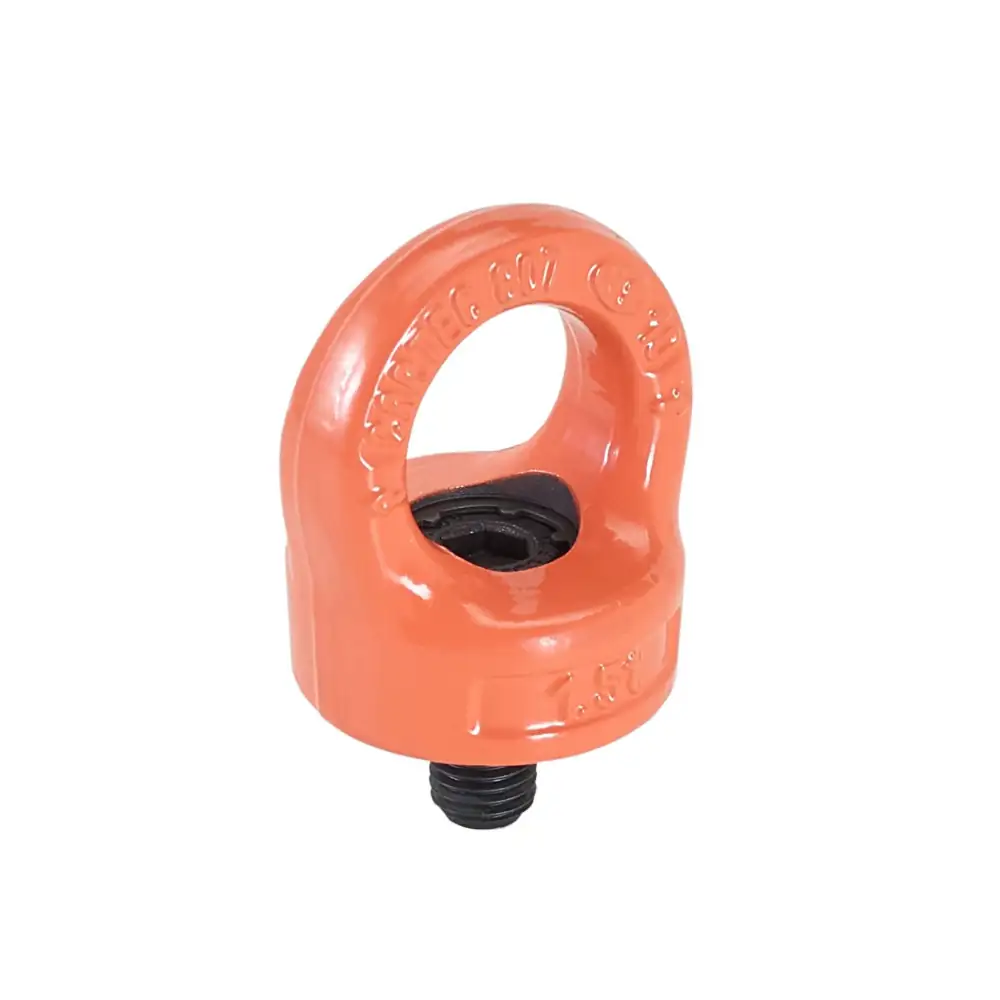

CANCAMO GIRATORIO H.Q. – orientable en cualquier dirección de carga
USO PREVISTO
Punto de anclaje destinado a la elevación de las cargas.
– Coeficiente de seguridad 4 en todas las direcciones de carga
– Diseñado, probado y certificado según normas técnicas GS-OA 15-04 – EN 1677
– Adecuado para la elevación en condiciones de seguridad según la directiva maquinas 2006/42/EC
– Orientable a 360°
– Probado al 100 % en Magnaflux
– Probado a 20.000 ciclos de fatiga
– Ideales para anclajes a 90°
– Tornillo imperdible
– Sobre el tiro axial se admite un desplazamiento de +/-5° con una reducción de la capacidad del 10 %

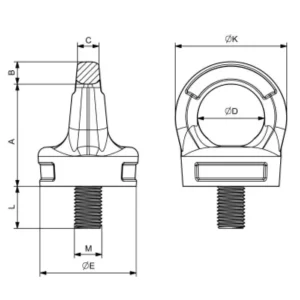

| Código sin llave | Código con llave | Medida | W.L.L. | A | B | C | D | E | K | L | Peso |
| mm | t | mm | mm | mm | Ømm | Ømm | Ømm | mm | Kg | ||
| C807X08 | C807XC08 | M8 | 0,3 | 44,5 | 8 | 10 | 29 | 32 | 45 | 12 | 0,3 |
| C807X10 | C807XC10 | M10 | 0,4 | 44,5 | 8 | 10 | 29 | 32 | 45 | 16 | 0,3 |
| C807X12 | C807XC12 | M12 | 0,75 | 53,5 | 11 | 11 | 34 | 44 | 56 | 18 | 0,46 |
| C807X16 | C807XC16 | M16 | 1,5 | 56,5 | 13 | 14,5 | 39 | 56 | 65 | 24 | 0,9 |
| C807X20 | C807XC20 | M20 | 2,3 | 67 | 14 | 17 | 42 | 58 | 70 | 30 | 1,15 |
| C807X24 | C807XC24 | M24 | 3,2 | 80 | 18 | 19 | 52 | 73 | 88 | 36 | 2,05 |
| C807X30 | C807XC30 | M30 | 4,5 | 101 | 22 | 27 | 62 | 80 | 106 | 43 | 3,12 |
| C807X36 | C807XC36 | M36 | 7 | 125 | 37 | 38 | 80 | 95 | 154 | 54 | 6,7 |
| C807X42 | C807XC42 | M42 | 9 | 148 | 40 | 41 | 90 | 105 | 170 | 64 | 9,5 |
| C807X48 | C807XC48 | M48 | 12 | 165 | 45 | 47 | 95 | 120 | 185 | 72 | 13,5 |
